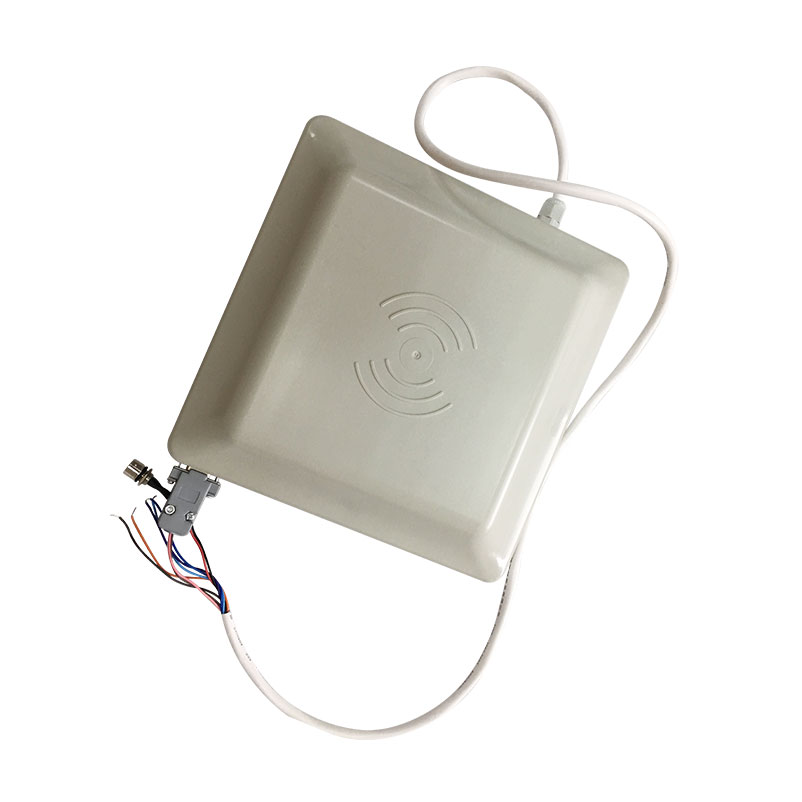

Lecteur de carte de sortie RS232/RS485 passif Étiquettes de carte à puce intégratives Lecteurs RFID UHF
1.Présentation du produit
Le lecteur de carte de sortie RS232/RS485 est un lecteur intégré uhf rfid haute performance. Il est conçu sur une propriété entièrement intellectuelle. largement appliqué dans de nombreux systèmes d'application RFID tels que le système logistique, le système de parking, le système de contrôle d'accès et le système de contrôle des processus de production anti-contrefaçon et industrielle.
2.Description du produit
l Auto-propriété intellectuelle ;
l prend en charge l'étiquette de protocole ISO18000-6B, ISO18000-6C (EPC C1G2);
l Bande de fréquence 865 ~ 868 MHz (personnalisation de la fréquence en option);
l transmission FHSS ou fréquence fixe ;
l Puissance de sortie RF jusqu'à 30dbm (réglable);
l Antenne 8dbi en option avec distance d'effet jusqu'à 6m*;
l Prend en charge le mode de travail à exécution automatique, interactif et déclencheur;
l Faible dissipation de puissance avec une seule alimentation +9 DC ;
jePrend en charge l'interface RS232, RS485, Wiegand26/34 ;
l Fournir le code source DLL et du logiciel de démonstration pour faciliter le développement ultérieur.
je La distance effective dépend de l'antenne, de l'étiquette et de l'environnement.
3.CARACTERISTIQUES
jeNote maximale absolue
OBJET |
SYMBOLEE |
ÉVALUER |
UNITÉÉ |
Source de courant |
VCC |
16 |
V |
Exploitation temporaire. |
TOPR |
-20~+70 |
℃ |
Temp. |
TSTR |
-25~+80 |
℃ |
l Spécification électrique et mécanique
Sous Tï¼ 25℃,VCCï¼ +9V sauf indication contraire
OBJET |
SYMBOLEE |
MIN |
TYPE |
MAX |
UNITÉÉ |
Source de courant |
VCC |
8 |
9 |
12 |
V |
Dissipation de courant |
CI |
|
350 |
650 |
mA |
La fréquence |
FRÉQ |
865 |
|
868 |
MHz |
Distance effective |
DIS |
300 |
500 |
600 |
cm |
INTERFACE
OBJET |
COMMENTAIRE |
Rouge |
+9V |
Le noir |
Terre |
Jaune |
DONNÉES Wiegand0 |
Bleu |
DONNÉES Wiegand1 |
Violet |
RS485R+ |
Orange |
RS485 R- |
Brun |
Terre |
Blanc |
RS232 RXD |
Vert |
RS232 TXD |
Gris |
Entrée de déclenchement(niveau TTL) |
*Le modèle TCP en option avec interface TCP/IP est également disponible.
