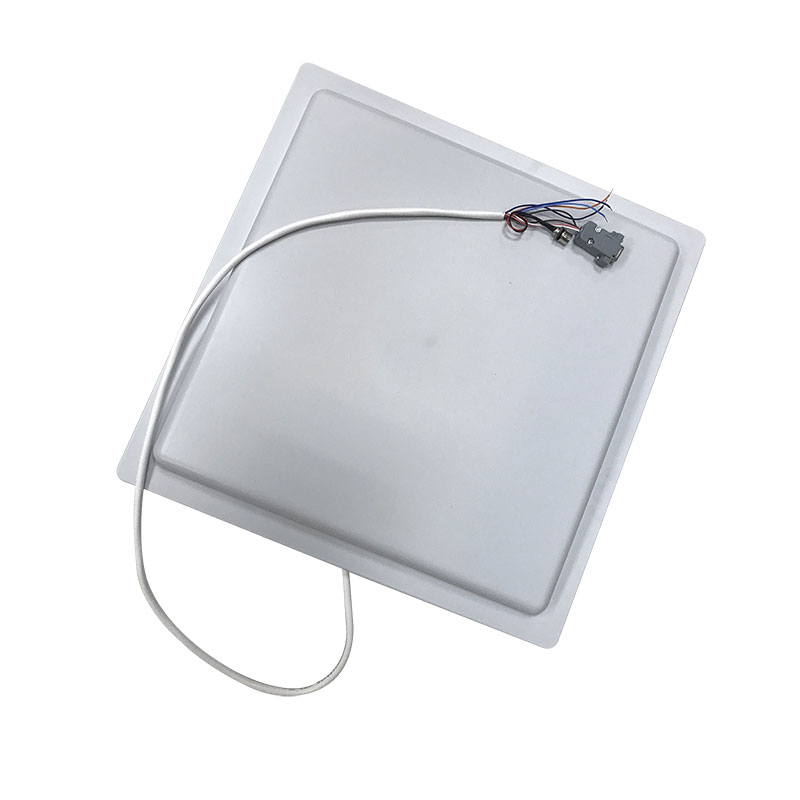

Lecteur de contrôle d'accès de porte Weigand UHF étanche lecteur de carte Uhf Rfid de véhicule
1.Présentation du produit
Le lecteur UHF rfid est un lecteur intégré uhf rfid haute performance. Il est conçu sur une propriété entièrement intellectuelle. Basé sur un algorithme de traitement de signal numérique efficace propriétaire, il prend en charge les opérations de lecture/écriture rapides avec un taux d'identification élevé. Il peut être largement appliqué dans de nombreux systèmes d'application RFID tels que la logistique, le contrôle d'accès et le système de contrôle des processus de production anti-contrefaçon et industrielle.
2.Description du produit
l Auto-propriété intellectuelle ;
l prend en charge l'étiquette de protocole ISO18000-6B, ISO18000-6C (EPC C1G2);
l Bande de fréquence 865 ~ 868 MHz (personnalisation de la fréquence en option);
l transmission FHSS ou fréquence fixe ;
l Puissance de sortie RF jusqu'à 30dbm (réglable);
l Antenne 8dbi en option avec distance d'effet jusqu'à 6m*;
l Prend en charge le mode de travail à exécution automatique, interactif et déclencheur;
l Faible dissipation de puissance avec une seule alimentation +9 DC ;
jePrend en charge l'interface RS232, RS485, Wiegand26/34 ;
l Fournir le code source DLL et du logiciel de démonstration pour faciliter le développement ultérieur.
3.CARACTERISTIQUES
l Note maximale absolue
OBJET |
SYMBOLEE |
ÉVALUER |
UNITÉÉ |
Source de courant |
VCC |
16 |
V |
Exploitation temporaire. |
TOPR |
-20~+70 |
℃ |
Temp. |
TSTR |
-25~+80 |
℃ |
l Spécification électrique et mécanique
Sous TAï¼ 25℃,VCCï¼ +9V sauf indication contraire
OBJET |
SYMBOLEE |
MIN |
TYPE |
MAX |
UNITÉÉ |
Source de courant |
VCC |
8 |
9 |
12 |
V |
Dissipation de courant |
CI |
|
350 |
650 |
mA |
La fréquence |
FRÉQ |
865 |
|
868 |
MHz |
Distance effective |
DIS |
300 |
500 |
600 |
cm |
INTERFACE
OBJET |
COMMENTAIRE |
Rouge |
+9V |
Le noir |
Terre |
Jaune |
DONNÉES Wiegand0 |
Bleu |
DONNÉES Wiegand1 |
Violet |
RS485R+ |
Orange |
RS485 R- |
Marron |
Terre |
Blanc |
RS232 RXD |
Vert |
RS232 TXD |
Gris |
Entrée de déclenchement(niveau TTL) |
* La distance effective dépend de l'antenne, de l'étiquette et de l'environnement.
